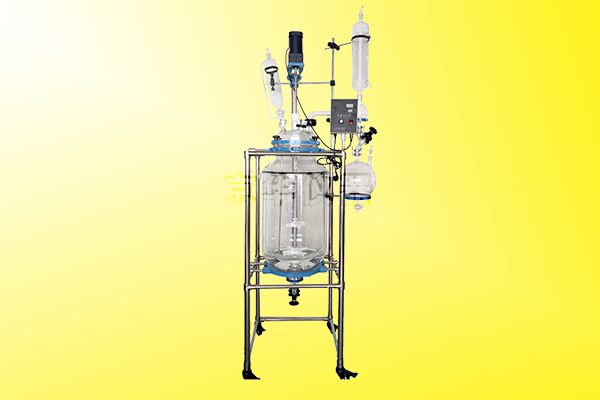

了解挡板的作用是你用好双层玻璃反应釜的关键

发布时间:

2021-05-17

来源:

www.jinghuayiqi.com

作者:

京华仪器

双层玻璃反应釜的叶轮从外界获取能量产生自身旋转运动时,首先把机械能传递到附近一小块区域内的流体中,造成较高的湍动,随着湍动漩涡的扩散,一股高速射流开始推动周围缓慢流动的液体,并使其共同沿一定通路在釜中进行大范围的胜体循环流动,这种循环流动方式形成了玻璃反应釜搅拌器浓体的流动模式。叶轮可产生不同流型,基本可分为轴流型和径流型两种流型。我们所说的轴流式叶轮,是指将液体从轴向入出;径向流式叶轮,是指将液体从轴向入而由经向出。通常轴向流主要对液体产生上下翻动的循环作用,径向流主要对液体产生剪切作用,双层玻璃反应釜属于轴向流叶轮,具有螺旋桨和斜桨的等。径向流叶轮有涡轮桨和平桨等。

  当叶轮搅拌低粘度液体时,由于叶轮的高速旋转,在离心力的作用下产生一种切向流,它将液体甩向器璧周围,并沿釜体周围上升,中心液面自然下降,从而在圆盘内形成一个大的凹陷,这种现象称为“打涡”。涡旋液体随着搅拌轴的旋转,无法得到很好的混合,如果是多相系统进行搅拌,就有可能产生相分离或分层;高浓度液体在这个时候会吸入大量空气,降低液体的表观密度,从而使搅拌轴承受不同大小的作用力而颇动,因此,一般应避免“涡旋”。排除方法,可在釜壁周围设置挡板(一般为四块),使水流呈轴向流动或径向流动。

  在双层玻璃反应釜中装上挡板后的桨,使液体在纵切平面上呈现螺旋状凹流,在挡板的阻截作用下,形成垂直液面方向的上下折流,此时,液体被迫形成向轴心的轴向流,使凹槽消失。除了挡板外,设备内部的附件,如蛇管、导流筒,也起到了一定的挡板作用。从上面可以看出,双层玻璃反应釜中搅拌器的流动形态与釜内系统的混合效果以及热、质的传递关系密切,这种流动形态不仅取决于搅拌器本身的性能,而且还与釜内附件及其安装位置有关。在工业生产中,反应釜挡板的安装应尽可能接近完全封闭状态。当附件转速固定时,再加一次附件,轴功率仍保持深部保持恒定,称为“全挡板”状态。一般径向安装宽度为釜直径的四个档板即可满足要求。

  上述就是京华仪器带给您的关于双层玻璃反应釜挡板的应用相关内容,如果您有任何疑问可以随时与我们联系,我们将竭诚为您服务。电话:400-088-3616
